Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-10-19 Origen:Sitio
¿Alguna vez ha experimentado una caldera que no permanece encendida o un calentador de agua que se niega a calentar? Podría deberse a un termopar defectuoso . Los termopares son sensores vitales que se encuentran en diversos sistemas como hornos, calentadores de agua y hornos industriales. Detectan cambios de temperatura y generan un pequeño voltaje, que se utiliza para controlar la temperatura del sistema.
En este artículo, analizaremos por qué fallan los termopares y cómo reemplazar uno defectuoso con facilidad. Con las herramientas y la orientación adecuadas, reemplazar un termopar es factible para los propietarios, lo que garantiza que su equipo siga funcionando sin problemas.

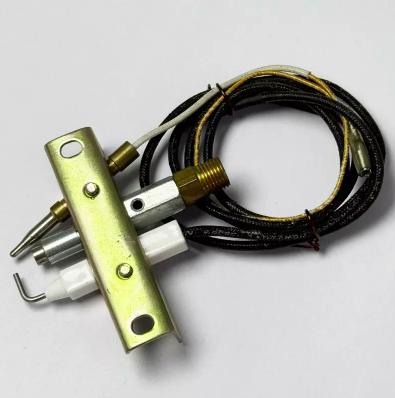

Un termopar es un sensor de temperatura simple pero muy efectivo que consta de dos cables metálicos diferentes unidos en un extremo, formando lo que se llama unión caliente. Cuando la unión caliente se expone a un gradiente de temperatura, genera un pequeño voltaje debido al efecto Seebeck, donde los metales reaccionan de manera diferente a los cambios de temperatura. Este voltaje es proporcional a la diferencia de temperatura y se puede medir para determinar la temperatura en la unión caliente.
El principio detrás de los termopares es relativamente sencillo, pero su versatilidad los hace valiosos en muchas aplicaciones. Son particularmente útiles en entornos donde las temperaturas fluctúan mucho o donde es necesario medir temperaturas altas, como hornos, máquinas industriales e incluso experimentos científicos. Los termopares se utilizan en muchos sistemas porque son relativamente económicos, duraderos y capaces de medir una amplia gama de temperaturas. Sin embargo, debido al desgaste, pueden perder su efectividad con el tiempo, y cuando esto sucede, es necesario reemplazarlos.
Un termopar que no funciona correctamente puede causar varios problemas y provocar posibles fallas en el sistema. Los signos comunes que indican un termopar defectuoso incluyen:
● La caldera o el calentador no permanecen encendidos: si la luz piloto de su caldera no permanece encendida o su calentador de agua no se enciende, podría deberse a una falla del termopar, ya que es responsable de indicar cuándo debe fluir el gas al quemador.
● Lecturas de temperatura inexactas: si su electrodoméstico o sistema proporciona lecturas de temperatura falsas, esto a menudo puede deberse a un termopar que funciona mal y no genera un voltaje preciso.
● El quemador no se enciende: si el quemador se niega a encenderse incluso cuando el termostato solicita calor, es posible que el termopar no esté funcionando correctamente y no indique al sistema que abra la válvula de gas.
Un termopar defectuoso puede generar facturas de energía más altas, un rendimiento ineficiente y, en algunos casos, una avería del sistema, por lo que es esencial reemplazarlo rápidamente.
Antes de reemplazar un termopar, asegúrese de tener a mano las siguientes herramientas y materiales:
● Llave: Para aflojar y quitar las conexiones del termopar de la válvula de gas y otros componentes.
● Destornillador: Se utiliza para quitar cualquier panel o cubierta que obstruya el acceso al termopar.
● Multímetro: Para probar el nuevo termopar y garantizar que funciona correctamente una vez instalado.
● Guantes y gafas de seguridad: Para protegerse de posibles peligros durante el proceso de sustitución, especialmente cuando se trata de componentes de gas.
● Termopar de repuesto: asegúrese de seleccionar un termopar que coincida con el tipo y tamaño del que se está reemplazando.
Herramienta/Material | Objetivo |
Llave inglesa | Para aflojar y quitar conexiones de termopar |
Destornillador | Para quitar cualquier cubierta o panel que obstruya el acceso. |
Multímetro | Para probar la funcionalidad del nuevo termopar |
Guantes y gafas de seguridad | Para proteger contra peligros potenciales, especialmente con componentes de gas. |
Termopar de repuesto | Para reemplazar el termopar defectuoso por uno compatible |
Los termopares están disponibles en varios tipos, cada uno de ellos adecuado para diferentes rangos de temperatura y aplicaciones. Los tipos comunes incluyen:
● Tipo K (Cromel-Alumel): Uno de los termopares más utilizados, ofrece un amplio rango de temperaturas y normalmente se utiliza para aplicaciones de uso general.
● Tipo S (Platino-Rodio): Este tipo se utiliza para aplicaciones de alta precisión, especialmente donde las temperaturas exceden las medibles por termopares Tipo K. El tipo S se utiliza en hornos y hornos de alta temperatura.
Antes de comprar un termopar nuevo, consulte el manual de su sistema o inspeccione el termopar antiguo para garantizar la compatibilidad. Deberá hacer coincidir el tipo, tamaño y rango de temperatura del termopar de reemplazo con sus requisitos específicos.
El primer y más importante paso para reemplazar un termopar es asegurarse de que su sistema esté completamente apagado. Esto incluye:
● Apagar la alimentación: Si el sistema es eléctrico, apague la alimentación para evitar cualquier riesgo de descarga eléctrica.
● Apagar el gas: Para los sistemas que usan gas, asegúrese de que el suministro de gas esté cerrado para evitar fugas y el riesgo potencial de incendio o explosión.
Asegúrese de que el sistema haya tenido tiempo de enfriarse antes de continuar. Siempre es mejor esperar al menos 30 minutos para asegurarse de que no queden fuentes de calor persistentes.
Una vez que haya apagado la electricidad y el gas:
● Ubique el termopar: El termopar generalmente se encuentra cerca del quemador o la luz piloto. Es posible que tengas que quitar un panel o una cubierta para acceder a él.
● Desconecte los cables: use su llave para aflojar y desconectar la tuerca que sujeta el termopar a la válvula de gas o al sistema de control. Tome nota de cómo están conectados los cables antes de retirarlos.
● Retire cualquier hardware de montaje: si el termopar está asegurado con soportes o clips, retírelos con cuidado para liberar el termopar de su alojamiento.
Ahora que se ha retirado el termopar antiguo, es momento de instalar el nuevo:
● Coloque el nuevo termopar: Coloque el nuevo termopar en la misma posición que el anterior, asegurándose de que la unión caliente (expuesta a la fuente de calor) esté correctamente colocada cerca del quemador o llama piloto.
● Asegúrese de que la alineación sea adecuada: vuelva a verificar que el termopar esté alineado correctamente para evitar lecturas incorrectas o un rendimiento deficiente.
Una vez que el termopar esté en su lugar:
● Vuelva a conectar los cables: conecte los cables a los terminales apropiados, asegurando una conexión segura. Los cables deben estar bien sujetos pero no demasiado apretados, ya que esto podría dañar las conexiones.
● Asegure el termopar: use el hardware de montaje adecuado para asegurar el termopar en su lugar, asegurándose de que esté colocado correctamente para un rendimiento óptimo.
Después de la instalación, es fundamental probar el nuevo termopar para garantizar que funcione correctamente:
● Utilice un multímetro: configure su multímetro para medir milivoltios. Calienta el termopar encendiendo la luz piloto o usando una llama pequeña. El termopar debe generar un voltaje (normalmente entre 25 y 30 milivoltios).
● Verifique las lecturas: si el multímetro muestra una lectura constante dentro del rango normal, el termopar está funcionando correctamente. Si no es así, verifique el cableado y la ubicación nuevamente, o considere reemplazar el termopar.
● Conexiones de cables incorrectas: uno de los problemas más comunes es la conexión incorrecta de los cables del termopar. Asegúrese de seguir la configuración de cables original o consulte el manual del sistema.
● Instalación incorrecta: Asegúrese de que el termopar esté asentado correctamente en su soporte. Si la unión no está expuesta adecuadamente a la fuente de calor, es posible que no genere el voltaje correcto.
Si continúa teniendo problemas, vuelva a verificar su instalación y asegúrese de que el tipo y tamaño del termopar coincidan con los requisitos del sistema.
Problema | Solución |
Termopar que no genera voltaje | Asegúrese de que el termopar esté colocado y conectado correctamente al sistema. Pruebe el voltaje con un multímetro. |
Los cables no se conectan correctamente | Vuelva a verificar las conexiones de los cables y asegúrese de que estén bien aseguradas sin apretar demasiado. |
La luz piloto no permanece encendida | Compruebe el termopar en busca de corrosión o daños. Reemplácelo si es necesario y asegúrese de que el suministro de gas esté correctamente cortado. |
Códigos de error del sistema. | Confirme que el tipo de termopar coincida con los requisitos del sistema. Si el sistema continúa mostrando errores, consulte a un profesional. |
Es necesario mantener limpio un termopar para realizar mediciones de temperatura precisas. Retire periódicamente cualquier residuo u hollín que pueda acumularse en el termopar utilizando un cepillo suave o aire comprimido. Limpiarlo una vez cada pocos meses ayudará a mantener su rendimiento y evitará la acumulación.
● Pruebe periódicamente: incluso si su termopar parece estar funcionando bien, las pruebas periódicas garantizan que siga siendo preciso.
● Reemplace cuando sea necesario: si el termopar muestra signos de degradación, como corrosión, grietas o componentes doblados, reemplácelo inmediatamente para evitar más problemas.
Actividad de mantenimiento | Frecuencia recomendada | Objetivo |
Termopar limpio | Cada 3-6 meses | Elimine el polvo, el hollín o los residuos para garantizar la precisión. |
Funcionalidad de prueba | Cada 6 meses o en caso de mal funcionamiento | Verifique la generación de voltaje usando un multímetro. |
Inspeccionar por daños físicos | Anualmente | Busque grietas, corrosión o desgaste. |
Reemplazar termopar | Cada 2-5 años (dependiendo del uso) | Garantice un rendimiento óptimo y evite fallos del sistema. |
Reemplazar un termopar defectuoso es una tarea de mantenimiento clave para mantener su sistema funcionando de manera eficiente. Siguiendo esta guía, podrá reemplazar fácilmente el termopar y garantizar su funcionamiento adecuado. La limpieza regular y los controles periódicos pueden prolongar su vida útil y evitar problemas futuros.
Para termopares y soluciones de hardware de alta calidad, Ningbo Yinzhou Yuanming Hardware Co., Ltd. ofrece productos confiables y diseñados para satisfacer diversas necesidades industriales. Sus termopares están diseñados para proporcionar un rendimiento preciso y duradero, garantizando resultados óptimos para sus sistemas.
R: Un termopar es un sensor de temperatura hecho de dos metales diferentes unidos. Detecta cambios de temperatura generando un pequeño voltaje, que se utiliza en varios sistemas como hornos y calentadores de agua.
R: Si su caldera o calentador de agua no permanece encendido, o si obtiene lecturas de temperatura inexactas, es posible que sea necesario reemplazar su termopar.
R: Sí, reemplazar un termopar es una tarea manejable con herramientas básicas. Asegúrese de que el sistema esté apagado y luego siga los pasos adecuados para la instalación y prueba.
R: Dependiendo del uso, un termopar debe reemplazarse cada 2 a 5 años o cuando aparecen signos de mal funcionamiento, como corrosión o lecturas de temperatura inconsistentes.
R: Necesitará una llave inglesa, un destornillador, un multímetro, guantes de seguridad y un termopar de repuesto para reemplazarlo de forma segura y eficaz.
