Los termopares son esenciales para medir la temperatura en muchas industrias. ¿Alguna vez se preguntó cómo sensores tan pequeños pueden soportar condiciones extremas y al mismo tiempo proporcionar lecturas precisas?
En este artículo, exploraremos cómo funcionan los termopares, centrándonos en el efecto termoeléctrico, sus componentes y cómo se utilizan en aplicaciones industriales y cotidianas. Al final, comprenderá cómo funcionan estos potentes sensores y su importancia en la medición de temperatura.
Los termopares son uno de los sensores de temperatura más utilizados tanto en aplicaciones industriales como científicas debido a su simplicidad, rentabilidad y versatilidad. Estos sensores funcionan basándose en el efecto termoeléctrico, un fenómeno en el que se genera un voltaje cuando dos cables metálicos diferentes se someten a una diferencia de temperatura. El voltaje generado por el termopar es directamente proporcional a la diferencia de temperatura entre las dos uniones. Los termopares se encuentran en diversos entornos donde la medición de la temperatura es crucial, como plantas de fabricación, centrales eléctricas e incluso electrodomésticos. Esta amplia gama de casos de uso demuestra su importancia en el seguimiento preciso de la temperatura tanto en entornos controlados como hostiles.
Los termopares desempeñan un papel crucial en industrias donde la medición de temperatura es vital para el control, la seguridad y la eficiencia de los procesos. Por ejemplo, en procesos industriales como la fabricación de metales, la producción de alimentos e incluso el sector energético, mantener un control preciso de la temperatura es esencial para un rendimiento óptimo. Los termopares son duraderos, capaces de funcionar en entornos de temperaturas extremadamente altas o bajas y pueden soportar tensiones mecánicas como vibraciones y alta presión. Su capacidad para proporcionar lecturas precisas en condiciones difíciles los convierte en la opción preferida para muchas aplicaciones industriales. Comprender cómo funcionan los termopares garantiza que las empresas puedan seleccionar el sensor adecuado para sus necesidades, lo que conduce a una mayor eficiencia y una reducción de los riesgos operativos.
El propósito de este artículo es brindar una comprensión integral de cómo funcionan los termopares. Exploraremos los principios detrás de su funcionamiento, examinaremos sus componentes y discutiremos sus aplicaciones y limitaciones. Al final de este artículo, comprenderá claramente la función, las ventajas y las consideraciones relacionadas con el uso de termopares para la medición de temperatura.
El principio de funcionamiento de los termopares se basa en el efecto Seebeck, un fenómeno termoeléctrico en el que dos metales diferentes generan un voltaje cuando se someten a una diferencia de temperatura. Cuando se aplica calor a la unión caliente del termopar, los electrones de los cables metálicos comienzan a moverse más rápidamente, creando una diferencia de potencial eléctrico entre las dos uniones. Luego, este voltaje se puede medir y utilizar para calcular la temperatura en la unión caliente. El efecto Seebeck es un principio fundamental de los termopares y explica por qué son capaces de convertir la energía térmica en energía eléctrica. Es este voltaje el que permite que los termopares funcionen como sensores de temperatura altamente efectivos.

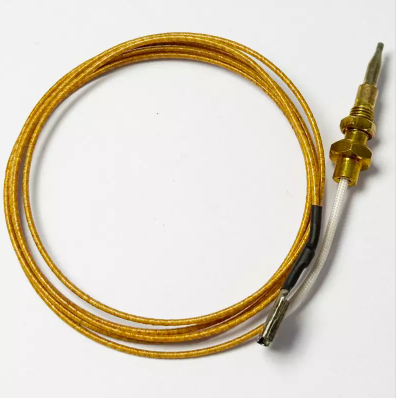

Los termopares constan de dos cables metálicos que están conectados en un extremo, lo que forma la 'unión caliente' o el punto de medición. El otro extremo de los cables, conocido como 'unión fría', generalmente está conectado a un dispositivo de medición. La diferencia de temperatura entre las uniones frías y calientes hace que el termopar genere un voltaje proporcional a la diferencia de temperatura. La temperatura en la unión caliente se puede determinar midiendo este voltaje y utilizando tablas de referencia estándar. Es importante tener en cuenta que la unión fría suele estar a una temperatura conocida (a menudo temperatura ambiente) y se debe tener en cuenta cualquier variación de temperatura en la unión fría para garantizar lecturas precisas.
Los termopares generan un voltaje pequeño pero medible que es proporcional a la diferencia de temperatura entre las uniones frías y calientes. El voltaje producido varía linealmente con la temperatura en muchos casos, pero la relación puede ser diferente según el tipo de termopar y el rango de temperatura. Los termopares han establecido tablas de conversión de voltaje a temperatura que permiten traducir las lecturas de voltaje a valores de temperatura. Esta relación entre voltaje y temperatura es clave para la capacidad del termopar de proporcionar mediciones de temperatura precisas.
Un termopar está hecho de dos metales diferentes, que es lo que permite la creación de voltaje cuando se somete a una diferencia de temperatura. La elección de los metales utilizados en el termopar es crucial porque el voltaje generado depende de las diferentes conductividades eléctricas de los materiales y su respuesta a los cambios de temperatura. Estos metales deben elegirse por su capacidad de producir una diferencia de voltaje constante y mensurable cuando se exponen al calor. Los metales diferentes, cuando se unen, forman el componente esencial que hace que los termopares sean funcionales.
Existen varios tipos de termopares, cada uno de ellos fabricado con diferentes combinaciones de metales para atender aplicaciones y rangos de temperatura específicos. Los tipos comunes incluyen:
● Tipo K (Cromel/Alumel): Conocido por su amplio rango de temperatura, de -200°C a 1372°C, y se usa ampliamente en aplicaciones industriales generales.
● Tipo J (Hierro/Constantán): Normalmente se utiliza para temperaturas entre -40 °C y 750 °C, comúnmente utilizado en aplicaciones donde no se requiere medición de alta temperatura.
● Tipo T (Cobre/Constantán): Ofrece alta precisión en aplicaciones de baja temperatura, con un rango de -200°C a 370°C, ideal para aplicaciones criogénicas.
● Tipo E (Cromel/Constantan): Conocido por su salida de alto voltaje y rango de -200°C a 900°C, ideal para mediciones de temperatura moderada.
Cada tipo de termopar es adecuado para diferentes entornos según su rango de temperatura y durabilidad.
Tipo de termopar | Emparejamiento de metales | Rango de temperatura |
Tipo K | Cromel/Alumel | -200°C a 1372°C |
Tipo J | Hierro/Constantán | -40°C a 750°C |
Tipo T | Cobre/Constantán | -200°C a 370°C |
Tipo E | Cromel/Constantán | -200°C a 900°C |
Tipo N | Nicrosil/Nisil | -200°C a 1300°C |
Tipo R | Platino/Platino-Rodio | 0°C a 1600°C |
Tipo S | Platino/Platino-Rodio | 0°C a 1600°C |
Tipo B | Platino/Platino-Rodio | 600°C a 1700°C |

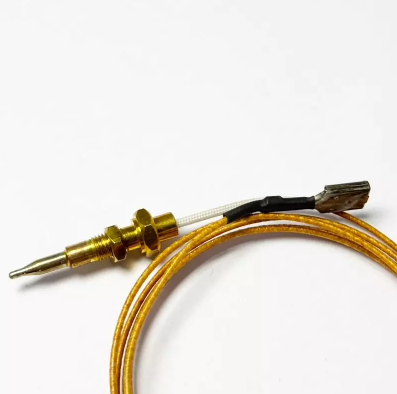

Los termopares vienen en varios diseños de sonda, según la aplicación. Estos incluyen:
● Unión expuesta: el tiempo de respuesta más rápido, con los cables de detección expuestos al medio ambiente, lo que lo hace ideal para cambios rápidos de temperatura. Sin embargo, es más propenso a sufrir daños físicos.
● Unión a tierra: La unión de detección está unida a la funda de la sonda, lo que proporciona una transferencia de calor más rápida y una mejor estabilidad, pero puede ser susceptible a interferencias eléctricas.
● Unión sin conexión a tierra: la unión de detección está aislada dentro de la sonda, lo que ofrece protección contra el ruido eléctrico, pero la transferencia de calor es más lenta, lo que resulta en un tiempo de respuesta más lento.
Estilo de sonda | Descripción | Mejor caso de uso |
Unión expuesta | Unión de detección expuesta para una respuesta rápida. | Cambios rápidos de temperatura (gases, aire) |
Unión puesta a tierra | Unión de detección unida a la funda de la sonda. | Estabilidad y transferencia de calor más rápida (sólidos) |
Unión sin conexión a tierra | Unión de detección aislada de la sonda. | Lecturas precisas en áreas eléctricas ruidosas |
La compensación de unión fría es el proceso de corregir las variaciones de temperatura en la unión fría de un termopar. Dado que la unión fría no siempre tiene una temperatura fija, se debe monitorear y ajustar su temperatura, asegurando que la medición de temperatura en la unión caliente sea precisa. Esta compensación es necesaria porque el voltaje producido por el termopar se basa en la diferencia entre las uniones frías y calientes.
La compensación de la unión fría generalmente se logra utilizando componentes dedicados que monitorean la temperatura de la unión fría y ajustan la salida del termopar en consecuencia. Estos componentes miden la temperatura ambiente en la unión fría y utilizan estos datos para calcular y ajustar el voltaje generado por el termopar. La mayoría de los instrumentos de medición de temperatura modernos tienen compensación de unión fría incorporada para proporcionar lecturas de temperatura precisas.
Pueden surgir errores de unión fría si no se tiene en cuenta con precisión la temperatura en la unión fría. Estos errores pueden provocar lecturas de temperatura incorrectas, especialmente si la temperatura ambiente en la unión fría fluctúa. Para minimizar estos errores, se deben utilizar módulos de compensación de unión fría de alta calidad y es esencial la calibración regular de los sistemas de termopares. Además, algunos instrumentos de medición ofrecen ajustes manuales para ajustar la compensación y garantizar la máxima precisión.
El voltaje generado por un termopar suele ser muy pequeño, normalmente en el rango de microvoltios. Por ejemplo, un termopar tipo K genera aproximadamente 41 µV/°C de cambio de temperatura. A pesar de esta pequeña escala, el voltaje es directamente proporcional a la temperatura, lo que permite medir la temperatura con alta precisión. El pequeño voltaje permite lecturas de temperatura sensibles pero requiere instrumentación precisa para medir con precisión.
Los fabricantes suelen proporcionar tablas de conversión de temperatura a voltaje, lo que permite a los usuarios convertir fácilmente el voltaje producido por un termopar en una lectura de temperatura. Estos gráficos se basan en tablas y ecuaciones de referencia bien establecidas, lo que garantiza que las lecturas de voltaje se traduzcan con precisión en valores de temperatura. El proceso de conversión permite mediciones de temperatura consistentes y confiables, incluso con los pequeños voltajes generados por el termopar.
Voltaje (mV) | Temperatura (°C) |
0.000 | 0 |
0.020 | 20 |
0.100 | 100 |
0.200 | 200 |
0.500 | 500 |
1.000 | 1000 |
2.000 | 2000 |
La precisión de la medición de temperatura de un termopar puede verse afectada por varios factores, incluido el tipo de termopar, la calidad de los materiales y las condiciones ambientales. Para garantizar mediciones precisas, es fundamental utilizar termopares de alta calidad y tener en cuenta adecuadamente las influencias ambientales, como el ruido eléctrico o las fluctuaciones de temperatura en la unión fría. La calibración regular y la instalación adecuada también son importantes para mantener la precisión.
● Rentabilidad y durabilidad: Los termopares son económicos de producir y pueden funcionar en entornos hostiles, lo que los hace ideales para aplicaciones donde la rentabilidad y la longevidad son esenciales.
● Amplio rango de temperatura: Los termopares son capaces de medir un amplio rango de temperaturas, desde temperaturas criogénicas hasta calor extremo, lo que los hace muy versátiles en diversas aplicaciones.
● Tiempos de respuesta rápidos: los termopares, especialmente aquellos con uniones expuestas, brindan respuestas rápidas a los cambios de temperatura, lo que los hace adecuados para procesos dinámicos.
● Menor precisión en comparación con los RTD y los termistores: los termopares generalmente son menos precisos que otros sensores de temperatura como los RTD y los termistores, que ofrecen mayor precisión.
● Fluctuaciones de tensión: Los termopares son sensibles al ruido eléctrico, lo que puede provocar fluctuaciones en las lecturas de tensión y provocar imprecisiones.
● Desafíos de la compensación de la unión fría: la compensación de la unión fría es esencial para obtener lecturas precisas y cualquier error en esta compensación puede afectar la precisión general de la medición de temperatura.
Los termopares se utilizan ampliamente en aplicaciones industriales, como en el control de temperatura de hornos, turbinas de gas y plantas de energía. Su capacidad para soportar altas temperaturas y condiciones extremas los hace ideales para monitorear procesos industriales donde es necesario un control preciso de la temperatura.
Los termopares también se encuentran comúnmente en electrodomésticos, como calentadores de agua, refrigeradores y sistemas HVAC. Su amplio rango de temperatura y durabilidad los hacen ideales para mantener operaciones seguras y eficientes en estos dispositivos.
En entornos de investigación, los termopares se utilizan para medir temperaturas en experimentos científicos, como pruebas criogénicas y análisis de materiales. Su confiabilidad y rápidos tiempos de respuesta los convierten en una herramienta invaluable para mediciones de alta precisión en condiciones controladas de laboratorio.
Al seleccionar un termopar, es esencial considerar factores como el rango de temperatura requerido, la precisión necesaria y las condiciones ambientales donde se utilizará el termopar. La elección del tipo de termopar dependerá de las necesidades específicas de la aplicación, incluido si el rango de temperatura es extremo o moderado.
Los diferentes tipos de termopares son adecuados para diferentes aplicaciones. Por ejemplo, los termopares tipo K son ideales para aplicaciones industriales debido a su amplio rango de temperatura, mientras que los termopares tipo T son mejores para aplicaciones de baja temperatura, como entornos criogénicos.
Los termopares son sensores de temperatura fiables que funcionan según el efecto Seebeck. Su capacidad para medir una amplia gama de temperaturas los hace vitales para un control preciso de la temperatura en muchas industrias.
Los termopares son conocidos por su durabilidad, rentabilidad y rendimiento en condiciones difíciles. Elegir el tipo correcto garantiza lecturas precisas en diversas aplicaciones.
Para mejorar la precisión de las mediciones, las empresas deben seleccionar termopares de alta calidad y calibrarlos adecuadamente. Ningbo Yinzhou Yuanming Hardware Co., Ltd. ofrece termopares que brindan un valor excelente y garantizan un control de temperatura confiable.
R: Un termopar es un sensor de temperatura hecho de dos cables metálicos diferentes que generan un voltaje cuando se exponen a una diferencia de temperatura.
R: Un termopar funciona generando un voltaje proporcional a la diferencia de temperatura entre sus uniones frías y calientes, utilizando el efecto Seebeck.
R: Los termopares son rentables, duraderos y pueden medir un amplio rango de temperaturas, lo que los hace ideales para entornos hostiles.
R: Los termopares son menos precisos que otros sensores como los RTD, pero son adecuados para muchas aplicaciones industriales debido a su amplio rango de temperaturas y su rápida respuesta.
R: Sí, los termopares, especialmente los de tipo K y B, pueden medir temperaturas de hasta 1700 °C, lo que los hace adecuados para aplicaciones de alta temperatura.
R: La compensación de la unión fría se ajusta a la temperatura en la unión fría para garantizar lecturas de temperatura precisas en la unión caliente.
